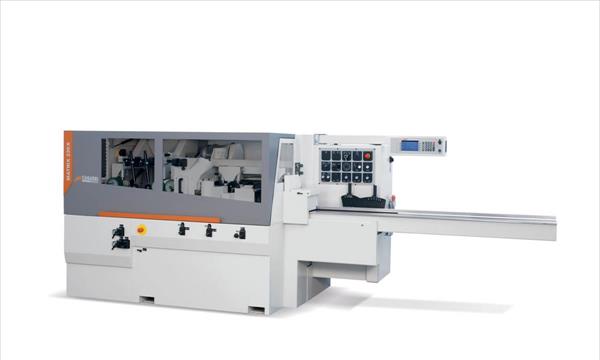

Scorniciatrice automatica Casadei Matrix 230 X – Profilatura professionale

La Matrix 230 X è una scorniciatrice automatica a più mandrini progettata per lavorazioni di profilatura e finitura ad alta precisione. Grazie alla struttura robusta e a soluzioni tecniche evolute, è ideale per aziende del settore legno che necessitano affidabilità, efficienza e qualità costante. Dotata di sistema “Quick Set” per regolazioni rapide, controllo ergonomico e avanzamento tramite inverter, garantisce produttività ottimizzata in ogni contesto operativo.

Sistema di avanzamento

• Traversa superiore in acciaio nervato con gruppo di traino integrato
• Rullo gommato inferiore posizionato dopo l’albero orizzontale superiore
• Ruote e alberi in acciaio temprato, con pressione pneumatica standard
• Inverter per regolazione continua della velocità da 5 a 25 m/min
• Avanzamento tramite giunti cardanici e scatole a ingranaggi
• Rullo frontale escludibile per migliorare il raddrizzamento dei pezzi

Componenti e struttura

• Mandrini con cilindro in ghisa Ø100 mm e cuscinetti Ø85 mm
• Regolazione frontale degli alberi con display meccanici digitali
• Cabina integrale insonorizzata con finestre e microinterruttori
• Comandi operatore intuitivi e protezioni antinfortunistiche

Impianto elettrico

• Avviamento diretto per ciascun motore
• Pulsanti di emergenza e selettori di comando pezzo
• Impianto ausiliario a bassa tensione
• Protezioni magnetotermiche su tutti i motori

Dati tecnici principali

• Lavorazione massima: 230 × 120 mm – Minima: 25 mm (larghezza), 6 mm (altezza)
• Lunghezze minime pezzo: Mod. 4: 450 mm (opz. 430 mm), Mod. 5: 630 mm (opz. 420 mm)
• Mandrini: Ø 40 mm – Rotazione a 6.000 giri/min
• Diametri utensili (min/max): 100–180 mm per verticali e universale
• Motorizzazioni:
  • Orizzontali inferiori: 4 kW
  • Verticali: 5,5 kW
  • Orizzontale superiore: 4 kW
  • Universale: 4 kW
  • Avanzamento: 3 kW
• Lunghezza piano entrata: 2.000 mm
• Rulli avanzamento Ø140 mm – Ruote traino: 2 per asse + ruota flangiata davanti al verticale sinistro
• Lunetta mobile in acciaio temprato sul piano
